T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

Сообщение АлексейФ » 31.08.12, 22:54     T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

Заранее предупреждаю, что отчет очень сумбурный, ни в коем случае не пртендует
на истину в последней инстанции, а наоборот, требует дополнений и уточнений,
особенно по порядку действий.
Итак, выкладываю небольшой фотоотчет по замене помпы,
а заодно по выставлению меток коленвала, распредвала, ТНВД
и установке ремня ГРМ.

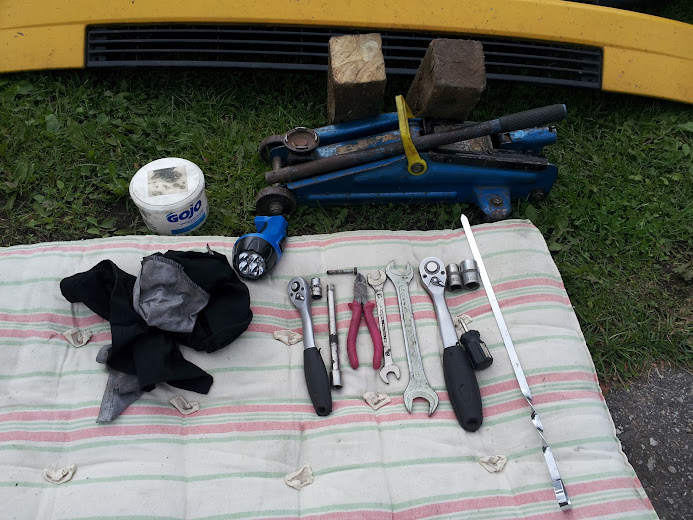

Что потребуется из инструмента
Домкрат
Фонарик, чтобы увидеть метку

Кусок трубы для нажимания на генератор, чтобы снять ремень.

Шестинранник на 6 и на 10
Головки 10, 12, 13, 19
Ключи 13, 19
Кусачки, а лучше круглогубцы с загнутыми концами, чтобы натягивать ролик.
Болт М6 стопорить ТНВД

Снимаем клапанную крышку, октрутив три гайки на 10.

Распредвал должен быть в таком положении

Прорезь должна быть строго параллельна

Для проверки можно использовать что-то типа металлической пластины, я использовал шампур

Откручиваем пробку головкой на 12, сливаем антифриз

Подомкрачиваем

Включаем 5ю передачу и крутя колесо ищем и выставляем метки
Сначала ТНВД

Стопорим ее болтом на 6

Ослабляем 3 болта крепления зубчатого маховика ТНВД

Теперь ищем метку коленвала, кто ее придумал там разметить :ya_du_mayu:

Снимаем шкивы, ремни

После того, как все метки совпали, ремень ГРМ одет на все шкивы
натягиваем его роликом и закручиваем гайку на ролике.
Ролик сфоткать забыл.
Когда ремень натяут и ролик зафиксирован делаем несколько оборотов колеса
и еще раз проверяем совпадение ВСЕХ меток.
Если метки не ушли, то собираем и пробуем сделать несколько оборотов стартером.
Не забыв снять с передачи.
Если посторонних звуков не появилось, то заводим и наслаждаемся звуком мотора.
У меня с первого раза не получилось начал стучать клапан и пришлось повторить процедуру второй раз более тщательно, т.к. выяснилось
что метки чуть-чуть ушли.
Зато после второго раза я был полностью удовлетворен результатом. :clap1: :co_ol:

Дополняйте, комментируйте :smoke: будем исправлять :computer:
желтый с желтыми зеркалами
(911)
девять22-девять44-0

За это сообщение автора АлексейФ поблагодарил:  Гароныч
АлексейФ Не в сети



Сообщения: 4618
Images: 26
Зарегистрирован: 08.09.09, 21:21
Откуда: СПб Веселый поселок)))
Модель: transporter.
Год выпуска Т.С.: 1999
Модель двигателя: ABL
Skype: alexeyphilippoff

Сообщение Шайтаныч » 31.08.12, 23:03     Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

А не проще было маркером(белым) нарисовать метки и так же одеть ремень? Я на Тойоте так делал. :09: Не было тогда букварей.
все ошибки делает моя клавиатура

был грузовой Транспортер АЕТ 1997 год, теперь Shuttle АХА 2005 год

и скайп у меня есть piter080403

Изображение Был Busik5
Шайтаныч Не в сети
Член Клуба



Сообщения: 5570
Зарегистрирован: 29.03.10, 14:40
Откуда: Санкт-Петербург
Модель: Shuttle
Год выпуска Т.С.: 2005
Модель двигателя: AXA

Сообщение АлексейФ » 31.08.12, 23:19

Так я сначала маркером и нарисовал, только на шкиве распредвала не нарисовал,подумал, что сверху не должен соскочить, а в итоге ремень именно с него и соскочил :clap1: :bash:
Зато теперь научился самостоятельно ремень ГРМ менять.
желтый с желтыми зеркалами
(911)
девять22-девять44-0
АлексейФ Не в сети



Сообщения: 4618
Images: 26
Зарегистрирован: 08.09.09, 21:21
Откуда: СПб Веселый поселок)))
Модель: transporter.
Год выпуска Т.С.: 1999
Модель двигателя: ABL
Skype: alexeyphilippoff

Сообщение Шайтаныч » 31.08.12, 23:23     Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

:punk: :punk: :punk: ...все к лучшему...
все ошибки делает моя клавиатура

был грузовой Транспортер АЕТ 1997 год, теперь Shuttle АХА 2005 год

и скайп у меня есть piter080403

Изображение Был Busik5
Шайтаныч Не в сети
Член Клуба



Сообщения: 5570
Зарегистрирован: 29.03.10, 14:40
Откуда: Санкт-Петербург
Модель: Shuttle
Год выпуска Т.С.: 2005
Модель двигателя: AXA

Сообщение Professor » 01.09.12, 00:32

Я бы ещё и антифриз заодно поменял.
Был Т4 1Х 1992, потом Т4 ААВ 1994, общий пробег 155 т.км.
третий закон Ньютона никто не отменял - на каждое действие есть противодействие
"Мудр не тот, кто доказал что-либо, а тот, кто зная истину, не стал спорить."
Professor Не в сети
vw-bus-club  vw-bus-club



Сообщения: 10097
Images: 5
Зарегистрирован: 18.10.06, 20:39
Откуда: Ингерманландия
Модель: иномарка))
Год выпуска Т.С.: 2008
Модель двигателя: пламенный

Сообщение Dmitri P » 01.09.12, 00:49

Много видел,а чтоб так......... :dr_ink:
Завсегда с народом!
Dmitri P Не в сети
vw-bus-club  vw-bus-club



Сообщения: 3273
Images: 31
Зарегистрирован: 15.04.10, 01:28
Откуда: Санкт-Петербург юго-запад
Модель: Diablo
Год выпуска Т.С.: 2011
Модель двигателя: AXP

Сообщение Nikolai-t5 » 01.09.12, 06:11

На АБЛ менять помпу-ГРМ трогать не надо.
Просто снимаешь гену и помпу.
Меняешь вставку и собираешь.
Nikolai-t5 Не в сети
Член Клуба



Сообщения: 1768
Зарегистрирован: 09.07.09, 13:03
Откуда: Г.Пролетарск.Рост.обл.
Модель: vw-T5 мульт
Год выпуска Т.С.: 2004
Модель двигателя: AXЕ

Сообщение тнн » 01.09.12, 07:39     Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

что бы натянуть ремень и метки не убегали я ослабляю шестерню распредвала, она на конусе , так проще. :smu:sche_nie:
тел. 9539007101
тнн Не в сети
Член Клуба



Сообщения: 456
Зарегистрирован: 22.02.10, 15:17
Откуда: г.Боровичи Новг.обл.
Модель: Caravelle
Год выпуска Т.С.: 2014
Модель двигателя: САА

Сообщение АлексейФ » 01.09.12, 08:33     Re:

Nikolai-t5 писал(а):На АБЛ менять помпу-ГРМ трогать не надо.
Просто снимаешь гену и помпу.
Меняешь вставку и собираешь.

ну, я ж не знал. :a_n_gry:
в следующий раз, наверное, так и сделаю :yes:

Добавлено спустя 2 часа 11 минут 14 секунд:
Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.
тнн писал(а):что бы натянуть ремень и метки не убегали я ослабляю шестерню распредвала, она на конусе , так проще. :smu:sche_nie:

и об этом не догадался, :smu:sche_nie: спасибо.
Вот так, потихонечку и наберется полезная полная инструкция.
А то в книжке как-то все очень непонятно написано.
желтый с желтыми зеркалами
(911)
девять22-девять44-0
АлексейФ Не в сети



Сообщения: 4618
Images: 26
Зарегистрирован: 08.09.09, 21:21
Откуда: СПб Веселый поселок)))
Модель: transporter.
Год выпуска Т.С.: 1999
Модель двигателя: ABL
Skype: alexeyphilippoff

Сообщение BUH71 » 01.09.12, 13:35     Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

Шампур очень тонкий.Надо фиксировать (выставлять)распред более точно....использую старый штангель.
8 906 243 26 03 Андрей
BUH71 Не в сети



Сообщения: 311
Зарегистрирован: 31.01.11, 19:36
Откуда: ПИТЕР. Автово
Модель: Transporter
Год выпуска Т.С.: 2004
Модель двигателя: AХB

Сообщение Дядя Саша. » 01.09.12, 16:03     Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

У нас на работе пилу геллера на лом сдапи. так у него режущий диск толщиной 4.2 мм тик в тик толщина прорези в наших распредах.Вот и нарезал парням контрольных пластинок.
Дядя Саша. Не в сети



Сообщения: 1454
Зарегистрирован: 28.05.11, 12:56
Откуда: Санкт - Петербург; Ораниенбаум
Модель: T - 4
Год выпуска Т.С.: 1998
Модель двигателя: ABL

Сообщение АлексейФ » 01.09.12, 16:15

больше не осталось?
желтый с желтыми зеркалами
(911)
девять22-девять44-0
АлексейФ Не в сети



Сообщения: 4618
Images: 26
Зарегистрирован: 08.09.09, 21:21
Откуда: СПб Веселый поселок)))
Модель: transporter.
Год выпуска Т.С.: 1999
Модель двигателя: ABL
Skype: alexeyphilippoff

Сообщение Дядя Саша. » 01.09.12, 20:57     Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

В понедельник погляжу за верстаком.

Добавлено спустя 1 день 22 часа 5 минут 51 секунду:
Поглядел.Лежит .
Дядя Саша. Не в сети



Сообщения: 1454
Зарегистрирован: 28.05.11, 12:56
Откуда: Санкт - Петербург; Ораниенбаум
Модель: T - 4
Год выпуска Т.С.: 1998
Модель двигателя: ABL

Сообщение АлексейФ » 03.09.12, 20:55

Как забрать? Вещь полезная, думаю в хозяйстве сгодится.
желтый с желтыми зеркалами
(911)
девять22-девять44-0
АлексейФ Не в сети



Сообщения: 4618
Images: 26
Зарегистрирован: 08.09.09, 21:21
Откуда: СПб Веселый поселок)))
Модель: transporter.
Год выпуска Т.С.: 1999
Модель двигателя: ABL
Skype: alexeyphilippoff

Сообщение Marginal » 03.09.12, 21:18     Re: T4 ABL Замена помпы и ремня ГРМ. Небольшой Фотоотчет.

BUH71 писал(а):Шампур очень тонкий.Надо фиксировать (выставлять)распред более точно....использую старый штангель.


Именно так!))
+79112262211 Найди себе дело по душе, и тебе никогда не придется работать (Конфуций)
Marginal Не в сети
vw-bus-club  vw-bus-club



Сообщения: 1470
Images: 0
Зарегистрирован: 29.06.12, 10:35
Откуда: СССР-Россия;Ленинград- С-Петербург
Модель: Matiz
Год выпуска Т.С.: 2002
Модель двигателя: 0.7
